کولت فشنگی یکی از اجزای کلیدی در سیستمهای نگهدارنده ابزار در ماشینکاری و صنایع برادهبرداری است که نقش اصلی آن، نگهداشت دقیق، ایمن و بدون لقی ابزارهای برشی میباشد. این قطعه بهطور گسترده در دستگاههایی مانند فرز، CNC، دستگاههای حکاکی و تجهیزات سوراخکاری دقیق مورد استفاده قرار میگیرد و تأثیر مستقیمی بر کیفیت عملیات ماشینکاری دارد.
ساختار کولت فشنگی بهگونهای طراحی شده است که با اعمال نیروی یکنواخت در محیط ابزار، باعث تثبیت کامل آن در محور اسپیندل میشود. این ویژگی باعث میشود ابزار در حین چرخشهای سرعت بالا، دچار لغزش، انحراف یا لرزش نشود. در نتیجه، دقت نهایی کار افزایش یافته و سطح پرداخت قطعهکار به شکل قابل توجهی بهبود پیدا میکند.
در بسیاری از فرآیندهای صنعتی که دقت در حد صدم یا حتی هزارم میلیمتر اهمیت دارد، استفاده از کولت فشنگی مناسب بهعنوان یک الزام فنی شناخته میشود. این قطعه نهتنها از ابزار محافظت میکند، بلکه با کاهش فشارهای ناهمگون، به افزایش عمر ابزارهای برشی نیز کمک مینماید.
از دیگر مزایای کولت فشنگی میتوان به نصب و تعویض سریع ابزار، تمرکز مناسب نیروی گیره و سازگاری با انواع ابزارهای برشی از جمله مته، فرز و تیغچه اشاره کرد. همین ویژگیها باعث شدهاند که کولت فشنگی به یکی از پرکاربردترین تجهیزات جانبی در خطوط تولید و کارگاههای صنعتی تبدیل شود.
ساختار، اجزا و نحوه عملکرد کولت فشنگی
کولت فشنگی از نظر طراحی، قطعهای ظاهراً ساده اما از نظر مهندسی بسیار دقیق محسوب میشود. این قطعه معمولاً به شکل استوانهای مخروطی ساخته میشود و دارای شیارهای طولی منظم در بدنه است. همین شیارها نقش اصلی را در عملکرد کولت ایفا میکنند و امکان انقباض یکنواخت کولت روی ابزار را فراهم میسازند.
ساختار فیزیکی کولت فشنگی
بدنه کولت فشنگی اغلب از فولاد آلیاژی سختکاریشده تولید میشود تا در برابر فشار، سایش و تنشهای ناشی از دورهای بالا مقاوم باشد. سطح داخلی کولت با دقت بسیار بالا ماشینکاری میشود تا ابزار برشی بدون لقی و با حداقل خطای محوری در جای خود قرار بگیرد. سطح بیرونی نیز بهصورت مخروطی طراحی شده تا هنگام قرارگیری در مهره یا هولدر، نیروی فشاری بهصورت یکنواخت توزیع شود.
اجزای اصلی
بهطور کلی، کولت فشنگی از سه بخش عملکردی تشکیل شده است:
- بدنه اصلی که وظیفه نگهداری ابزار را دارد
- شیارهای انقباضی که باعث باز و بسته شدن دهانه کولت میشوند
- لبه یا ناحیه تماس با مهره کولت که نیروی گیره را منتقل میکند
این اجزا در کنار هم باعث میشوند کولت بتواند ابزار را با دقت بالا در محور اسپیندل تثبیت کند.
نحوه عملکرد
عملکرد کولت فشنگی بر اساس اصل انقباض کنترلشده است. زمانی که کولت داخل مهره مخصوص خود قرار میگیرد و مهره سفت میشود، نیروی محوری ایجادشده باعث حرکت کولت به سمت ناحیه مخروطی هولدر میگردد. این حرکت، شیارهای بدنه را بهصورت همزمان و یکنواخت جمع میکند و در نتیجه، ابزار در مرکز کولت قفل میشود.
نکته مهم در این فرآیند، توزیع یکنواخت فشار در محیط ابزار است. برخلاف برخی سیستمهای نگهدارنده که فشار نقطهای ایجاد میکنند، کولت فشنگی فشار را در تمام سطح تماس پخش میکند. این موضوع نقش مهمی در کاهش لرزش، افزایش دقت و جلوگیری از آسیب دیدن ابزارهای برشی ظریف دارد.
تأثیر ساختار بر دقت ماشینکاری
طراحی دقیق و تلرانسهای بسیار محدود در ساخت کولت فشنگی باعث میشود خطای هممحوری به حداقل برسد. این ویژگی بهخصوص در عملیاتهایی مانند شیارزنی، حکاکی و کار با تیغچههای ظریف اهمیت دوچندان پیدا میکند؛ جایی که کوچکترین انحراف میتواند نتیجه نهایی را تحت تأثیر قرار دهد.
انواع کولت فشنگی و تفاوت کاربرد آنها
کولتهای فشنگی بر اساس استاندارد ساخت، شکل هندسی و نوع کاربرد، در مدلهای مختلفی تولید میشوند. انتخاب نوع مناسب کولت فشنگی تأثیر مستقیمی بر دقت، پایداری و کیفیت عملیات ماشینکاری دارد؛ بهخصوص زمانی که ابزارهای برشی حساس مانند تیغچهها مورد استفاده قرار میگیرند.

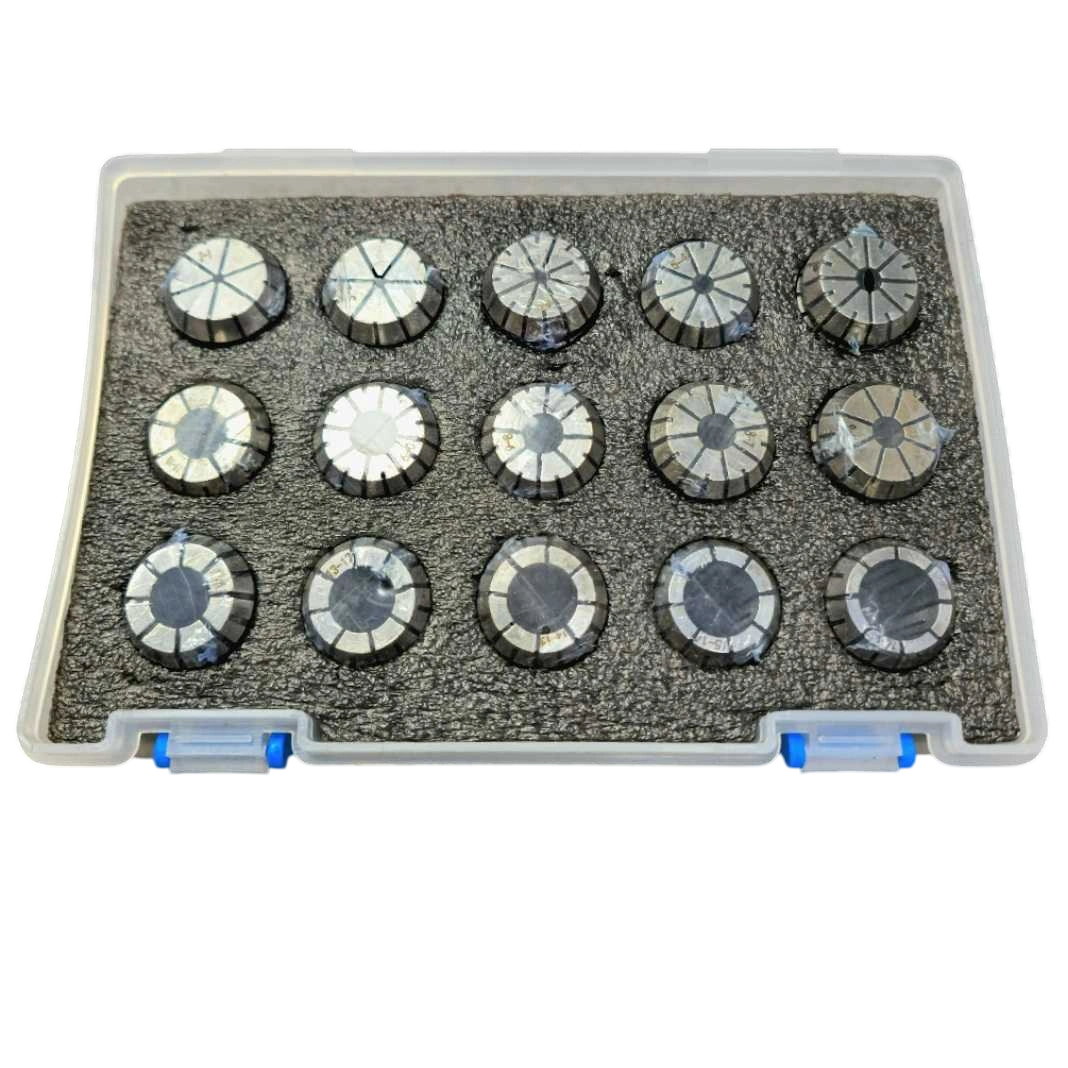

کولت فشنگی ER
یکی از رایجترین و پرکاربردترین انواع کولت فشنگی، کولتهای سری ER هستند. این نوع کولت به دلیل دامنه گیرش انعطافپذیر، در صنایع مختلف مورد استفاده قرار میگیرد. کولتهای ER قادرند ابزارهایی با قطرهای نزدیک به هم را بهخوبی نگه دارند و همین موضوع باعث کاهش نیاز به تعویض مکرر کولت میشود.
از نظر کاربرد، کولتهای ER برای عملیات فرزکاری، سوراخکاری و کار با ابزارهای چندمنظوره بسیار مناسب هستند و به دلیل توزیع یکنواخت فشار، برای ابزارهای ظریف نیز انتخاب قابل اعتمادی محسوب میشوند.
کولت فشنگی مستقیم (Straight Collet)
این نوع کولتها معمولاً برای کاربردهای خاص و ابزارهایی با قطر ثابت استفاده میشوند. در کولتهای مستقیم، دامنه انقباض محدودتر است اما در مقابل، دقت نگهداری بسیار بالا ارائه میدهند. به همین دلیل، در عملیاتهایی که هممحوری و تکرارپذیری اهمیت بالایی دارد، بیشتر مورد توجه قرار میگیرند.
کولت فشنگی مخصوص دستگاه CNC
برخی کولتهای فشنگی بهطور اختصاصی برای دستگاههای CNC طراحی میشوند. این کولتها معمولاً از نظر کیفیت ساخت، بالانس دینامیکی و مقاومت در برابر دورهای بالا در سطح بالاتری قرار دارند. استفاده از این نوع کولتها باعث کاهش لرزش اسپیندل و افزایش دقت نهایی در ماشینکاریهای پیوسته و طولانیمدت میشود.
تفاوت در انتخاب بر اساس نوع ابزار
نوع کولت فشنگی باید متناسب با ابزار مورد استفاده انتخاب شود. برای مثال، ابزارهایی که طول آزاد بیشتری دارند یا فشار جانبی بالاتری را تحمل میکنند، به کولتی نیاز دارند که بتواند نیروی گیره یکنواختتری ایجاد کند. در مقابل، برای ابزارهای کوتاه و دقیق مانند تیغچههای ظریف، کولتی با تلرانس پایین و تمرکز بالا انتخاب مناسبتری خواهد بود.
در نتیجه، شناخت انواع کولت فشنگی و تفاوت کاربرد آنها، به اپراتور و تکنسین کمک میکند تا حداکثر دقت و ایمنی را در فرآیند ماشینکاری تضمین کند.
نقش کولت فشنگی در افزایش دقت، ایمنی و عمر ابزار
یکی از مهمترین دلایل استفاده از کولت فشنگی در ماشینکاریهای دقیق، تأثیر مستقیم آن بر کیفیت نهایی عملیات و حفظ سلامت ابزارهای برشی است. عملکرد صحیح این قطعه میتواند تفاوت قابل توجهی میان یک فرآیند پایدار و یک عملیات پرخطا ایجاد کند.
افزایش دقت در ماشینکاری
کولت فشنگی با ایجاد گیرش یکنواخت در محیط ابزار، باعث تثبیت کامل آن در محور اسپیندل میشود. این موضوع بهطور مستقیم خطای هممحوری را کاهش داده و مانع از انحراف ابزار در حین چرخش میگردد. نتیجه این عملکرد، برشهای دقیقتر، شیارهای یکنواختتر و پرداخت سطح با کیفیت بالاتر است.
در عملیاتهایی که نیاز به تکرارپذیری بالا وجود دارد، مانند تولید قطعات سریکاری یا کار با ابزارهای ظریف، استفاده از کولت فشنگی مناسب نقش کلیدی در حفظ دقت در طول زمان ایفا میکند.
کاهش لرزش و افزایش ایمنی
لرزش یکی از عوامل اصلی کاهش کیفیت ماشینکاری و افزایش خطرات ایمنی است. کولت فشنگی با توزیع یکنواخت فشار روی ابزار، از ایجاد نقاط تنش جلوگیری کرده و میزان لرزش را به حداقل میرساند. کاهش لرزش نهتنها باعث بهبود کیفیت کار میشود، بلکه احتمال شکست ابزار یا آسیب به قطعهکار را نیز کاهش میدهد.
از منظر ایمنی، نگهداری مطمئن ابزار در دورهای بالا اهمیت زیادی دارد. کولت فشنگی با قفل کردن ابزار در موقعیت صحیح، خطر بیرون آمدن یا لغزش ناگهانی ابزار را بهطور قابل توجهی کم میکند؛ موضوعی که در محیطهای صنعتی از اهمیت بالایی برخوردار است.
افزایش عمر ابزارهای برشی
ابزارهای برشی در صورت قرارگیری نادرست یا تحت فشار نامتوازن، سریعتر دچار سایش یا شکست میشوند. کولت فشنگی با ایجاد فشار یکنواخت و جلوگیری از تمرکز نیرو در یک نقطه خاص، به افزایش عمر مفید ابزار کمک میکند. این ویژگی بهویژه در مورد ابزارهایی مانند تیغچهها که نیاز به دقت بالا دارند، اهمیت بیشتری پیدا میکند.
پایداری عملکرد در طول زمان
یکی دیگر از مزایای کولت فشنگی، حفظ عملکرد پایدار در استفادههای مداوم است. در صورت انتخاب و نصب صحیح، کولت میتواند در طول زمان دقت خود را حفظ کرده و نیاز به تنظیمات مکرر را کاهش دهد. این پایداری، بهرهوری کلی فرآیند ماشینکاری را افزایش میدهد و خطاهای انسانی را به حداقل میرساند.
نکات مهم در انتخاب و استفاده صحیح از کولت فشنگی
برای دستیابی به بهترین عملکرد در ماشینکاری، انتخاب و استفاده صحیح از کولت فشنگی اهمیت زیادی دارد. حتی با وجود کیفیت بالای ابزار و دستگاه، اگر کولت بهدرستی انتخاب یا نصب نشود، دقت نهایی کار تحت تأثیر قرار خواهد گرفت.
تطابق قطر کولت با ابزار
یکی از مهمترین نکات در انتخاب کولت فشنگی، تطابق دقیق قطر داخلی کولت با قطر ابزار برشی است. استفاده از کولتی که بیش از حد بزرگ یا کوچک باشد، باعث کاهش نیروی گیره و افزایش احتمال لغزش ابزار میشود. انتخاب کولت متناسب با قطر واقعی ابزار، نقش مهمی در حفظ هممحوری و کاهش لرزش دارد.
تمیزی و نگهداری
کولت فشنگی باید همواره تمیز و عاری از براده، گردوغبار و آلودگیهای صنعتی باشد. وجود ذرات ریز بین کولت و ابزار یا داخل هولدر میتواند باعث ایجاد لقی و کاهش دقت شود. تمیزکاری منظم کولت و بررسی سطح تماس آن، یکی از اقدامات ساده اما بسیار مؤثر در حفظ عملکرد بهینه است.
نصب صحیح در هولدر
در هنگام نصب کولت فشنگی، باید دقت شود که کولت بهدرستی در مهره و هولدر قرار گیرد. نصب نادرست میتواند باعث توزیع نامتعادل فشار و در نتیجه کاهش عمر کولت و ابزار شود. اطمینان از قرارگیری صحیح کولت در جای خود، پیشنیاز یک ماشینکاری دقیق و ایمن است.
توجه به شرایط کاری
شرایط کاری مانند سرعت چرخش، نوع متریال قطعهکار و میزان بار واردشده به ابزار، همگی در انتخاب کولت فشنگی مناسب مؤثر هستند. برای عملیاتهایی با دور بالا یا فشار جانبی بیشتر، استفاده از کولتهایی با کیفیت ساخت بالاتر و بالانس مناسب توصیه میشود.
هماهنگی با ابزارهای برشی ظریف
در کار با ابزارهای دقیق و حساس مانند تیغچهها، استفاده از کولت فشنگی با تلرانس پایین اهمیت دوچندان دارد. این نوع کولتها کمک میکنند تا ابزار بدون تنش اضافی در جای خود قرار بگیرد و دقت برش حفظ شود.
ارتباط کولت فشنگی با تیغچهها
کولت فشنگی بهعنوان یکی از اجزای حیاتی در سیستم نگهداری ابزار، نقش تعیینکنندهای در کیفیت، دقت و پایداری عملیات ماشینکاری دارد. از تثبیت دقیق ابزار در محور اسپیندل گرفته تا کاهش لرزش و افزایش ایمنی، همگی وابسته به عملکرد صحیح این قطعه به ظاهر ساده اما کاملاً مهندسیشده هستند.
در فرآیندهایی که نیاز به دقت بالا و کنترل کامل ابزار وجود دارد، انتخاب کولت فشنگی مناسب میتواند تأثیر مستقیمی بر نتیجه نهایی داشته باشد. این موضوع بهویژه در کار با ابزارهای برشی حساس اهمیت بیشتری پیدا میکند؛ ابزارهایی که کوچکترین خطا در نگهداری آنها میتواند باعث افت کیفیت سطح، کاهش عمر ابزار یا ایجاد خطا در قطعهکار شود.
از سوی دیگر، عملکرد بهینه کولت فشنگی زمانی به حداکثر میرسد که در کنار ابزارهای برشی استاندارد و دقیق مورد استفاده قرار گیرد. در این میان، تیغچهها بهعنوان یکی از ابزارهای پرکاربرد در عملیات برش، شیارزنی و پرداخت نهایی، نیازمند نگهداری کاملاً دقیق و بدون لقی هستند. هماهنگی صحیح میان کولت فشنگی و تیغچه، باعث انتقال یکنواخت نیرو، کاهش تنشهای ناخواسته و افزایش کیفیت نهایی ماشینکاری میشود.
به همین دلیل، بررسی و انتخاب ابزارهای برشی مناسب در کنار کولت فشنگی، یک گام منطقی برای تکمیل سیستم ماشینکاری به شمار میآید. آشنایی با انواع تیغچهها و کاربرد هرکدام میتواند به انتخاب دقیقتر و نتیجهای حرفهایتر در فرآیند تولید منجر شود.
در کنار انتخاب کولت فشنگی مناسب، استفاده از ابزار برشی استاندارد نقش مهمی در دستیابی به دقت بالا و کیفیت مطلوب ماشینکاری دارد. تیغچهها از جمله ابزارهایی هستند که در عملیات برش، شیارزنی و پرداخت نهایی کاربرد گستردهای دارند و عملکرد صحیح آنها بهطور مستقیم به نحوه نگهداری و تثبیت در کولت وابسته است.
انتخاب تیغچه مناسب متناسب با نوع عملیات، جنس قطعهکار و دستگاه مورد استفاده، میتواند باعث کاهش لرزش، افزایش دقت برش و بهبود سطح نهایی قطعه شود. به همین دلیل، بررسی انواع تیغچهها و شناخت کاربرد هرکدام، مکملی منطقی برای استفاده از کولت فشنگی در فرآیند ماشینکاری محسوب میشود.
